TMA3-7
630.070

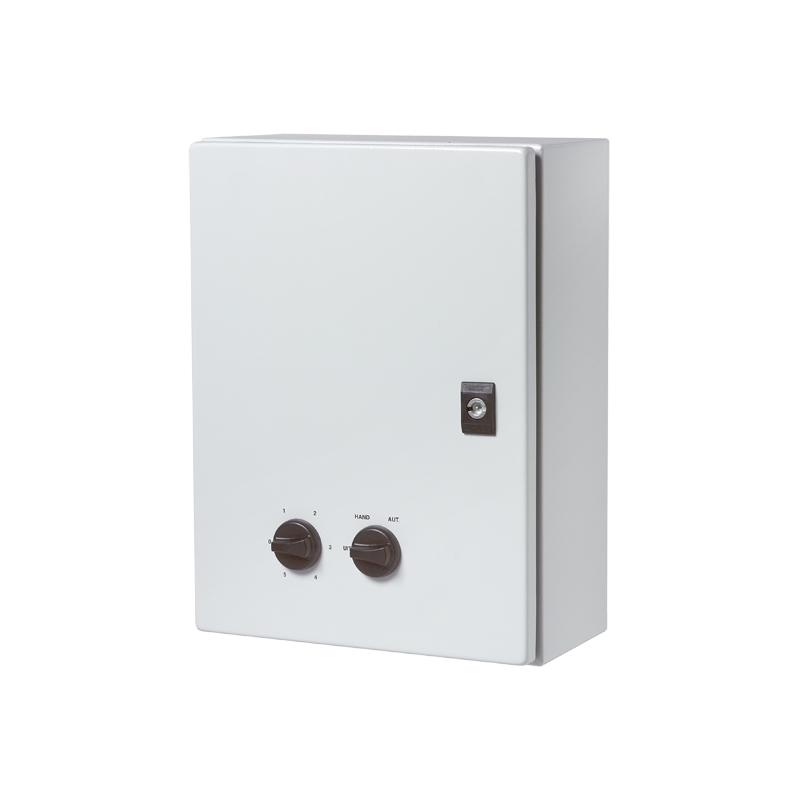

Dieser Regler ist für spannungsgesteuerte 3-Phasen-Motoren geeignet und kann manuell mit einem Schalter am Gehäuse bedient werden oder automatisch mit dem Thermostat T55 oder potenzialfreien Kontakten zum Beispiel eines Klimacomputers gesteuert werden.
In der Position "Hand" kann die Spannung der Lüfter eingestellt werden (stufe 0 bis 5).
In der Position "Auto" kann der Thermostat auf die gewünschte Temperatur eingestellt werden. Ab der eingestellten Temperatur wird die gewünschte Lüfterdrehzahl (Einstellungen 1 bis 5) abhängig von der Umgebungstemperatur angewendet.
Der Thermostat kann in einiger Entfernung vom Regler angebracht werden.
Die Steuerung versagt nach:
- thermischen Ansprechen des Motors (Lüfters)
- thermischen Ansprechen dem Schutz des Transformators
- nach einem Stromausfall
Setzen Sie dann den Regler zurück, indem Sie den Schalter auf die Null stellen.

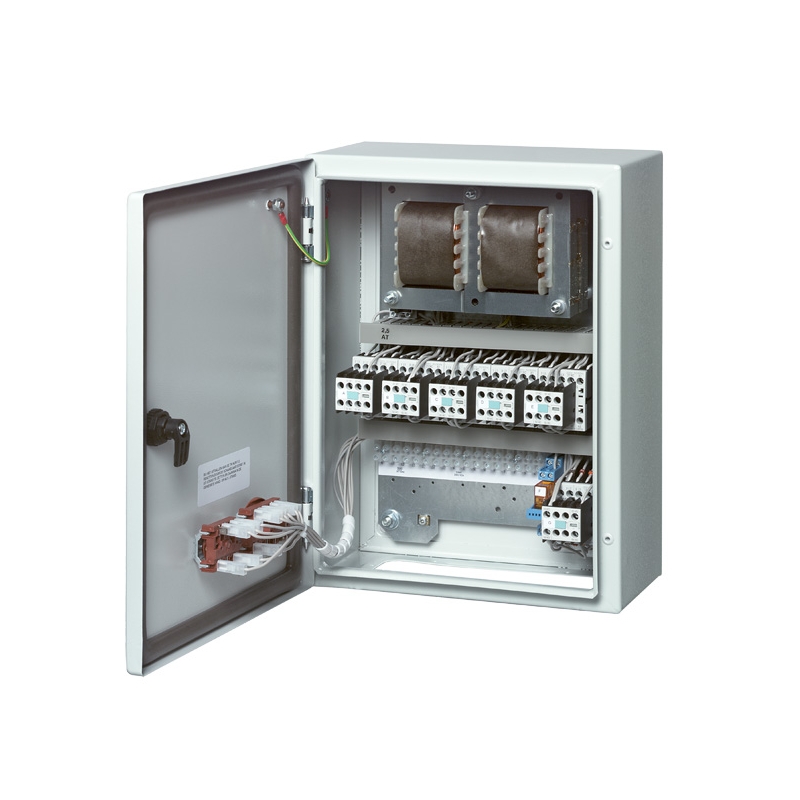

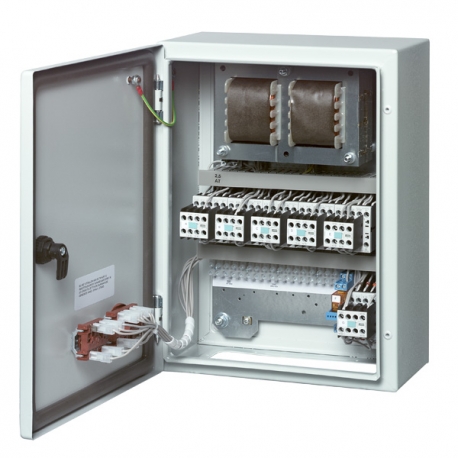

Ein [Abzweig] Transformator ermittelt die Spannung in jeder Position.
Überprüfen Sie, ob der Lüfter spannungsregulierbar ist.
Produktmerkmale
| Inbegriffen | 3 x Blindstopfen, 4 x Aufhängungshalterungen, Schlüsselknopf, 3 x Schwenkbar + Nüsse, Anleitung |
| Abmessungen | 400 x 300 x 200 |
| Netzspannung | 400 V ~ 50-60 Hz (3-phasen) |
| Ausgangsspannungen | 0 - 140 - 180 - 230 - 280 - 400 V |
| Strom | 7 A |
| Anschlüsse | thermischer Motorschutz (TK-TK), verbinden bei keine Verwendung , Betriebskontakt (Gasventil oder Servomotor 230V / 0,5A) |
| Bedienung | manuell, automatisch extern/Fernbedienung |
| Anzahl Stufen | 5-stufig + ein/aus/auto |
| Gehäuse IP-Klassifizierung | Spritzwassergeschützt IP54 |
| Gehäusematerial | Metall (Stahl) |
| Gehäusefarbe | RAL 7035 (hellgrau) |
Mehr Infos
In de stand ‘hand’ kan de spanning van de ventilatoren worden aangepast (stand 0 tot en met 5).
In de stand ‘auto’ kan de thermostaat op de gewenste temperatuur worden ingesteld. Vanaf de ingestelde temperatuur zal, afhankelijk van de omgevingstemperatuur, de benodigde ventilatorstand (stand 1 tot en met 5) worden toegepast.
De thermostaat kan op afstand van de regelaar worden geplaatst.
De regelaar is voorzien van een aansluiting voor een bedrijfscontact (230V / 0,5A) en een thermische motorbeveiliging (TK-TK). Als er geen gebruik wordt gemaakt van de TK dient deze te worden doorverbonden.
Na thermische uitval of na spanningsuitval moet de regelaar, door de schakelaar op de uit-stand te zetten, worden gereset.
Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.
