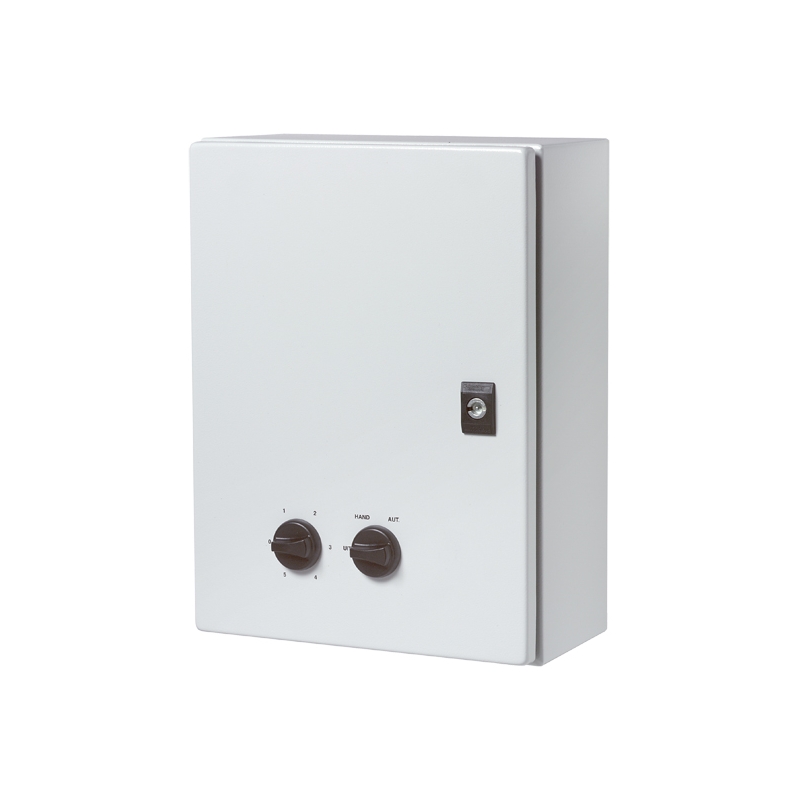

TMA3-19

630.190

Dieser Regler ist für spannungsgesteuerte 3-Phasen-Motoren geeignet und kann manuell mit einem Schalter am Gehäuse bedient werden oder automatisch mit dem Thermostat T55 oder potenzialfreien Kontakten zum Beispiel eines Klimacomputers gesteuert werden.

In der Position "Hand" kann die Spannung der Lüfter eingestellt werden (stufe 0 bis 5).

In der Position "Auto" kann der Thermostat auf die gewünschte Temperatur eingestellt werden. Ab der eingestellten Temperatur wird die gewünschte Lüfterdrehzahl (Einstellungen 1 bis 5) abhängig von der Umgebungstemperatur angewendet.

Der Thermostat kann in einiger Entfernung vom Regler angebracht werden.

Die Steuerung versagt nach:

  • thermischen Ansprechen des Motors (Lüfters)
  • thermischen Ansprechen dem Schutz des Transformators
  • nach einem Stromausfall

Setzen Sie dann den Regler zurück, indem Sie den Schalter auf die Null stellen.

Ein [Abzweig] Transformator ermittelt die Spannung in jeder Position.

Überprüfen Sie, ob der Lüfter spannungsregulierbar ist.

Produktmerkmale

Inbegriffen 3 x Blindstopfen, 4 x Aufhängungshalterungen, Schlüsselknopf, 3 x Schwenkbar + Nüsse, Anleitung
Abmessungen 500 x 400 x 200
Gewicht 65 kg
Netzspannung 400 V ~ 50-60 Hz (3-phasen)
Ausgangsspannungen 0 - 140 - 180 - 230 - 280 - 400 V
Strom 19 A
Anschlüsse thermischer Motorschutz (TK-TK), verbinden bei keine Verwendung , Betriebskontakt (Gasventil oder Servomotor 230V / 0,5A)
Bedienung manuell, automatisch extern/Fernbedienung
Anzahl Stufen 5-stufig + ein/aus/auto
Gehäuse IP-Klassifizierung Spritzwassergeschützt IP54
Gehäusematerial Metall (Stahl)
Gehäusefarbe RAL 7035 (hellgrau)
